Komponentenliste
Hier finden sich alle Infos zu meinem DIY Photovoltaik Projekt.
Folgende Flächen werden belegt:
Fläche 1 – Ost-Nord-Ost – 30 Grad – 5 PV Module -> MPPT1 vom Smart Solar MPPT RS 450/100 TR
Fläche 2 – Süd-Süd-Ost – 24 Grad – 7 PV Module -> MPPT2 vom Smart Solar MPPT RS 450/100 TR
Fläche 3 – Süd-Süd-Ost – 24 Grad – 3 PV Module -> Smart Solar MPPT 150/35
Fläche 4 – West-Süd-West – 30 Grad – 8 PV Module -> MPPT1 vom Smart Solar MPPT RS 450/100 TR
Fläche 5 – Nord-Nord-West – 24 Grad – 9 PV Module -> MPPT2 vom Smart Solar MPPT RS 450/100 TR
Fläche 6 – Flachdach – 0 Grad – 4 PV Module -> Smart Solar MPPT 250/60 TR
Komponentenliste:
Summe für die Komponenten (Stand 27.12.2022) = 26894€
Wallbox:

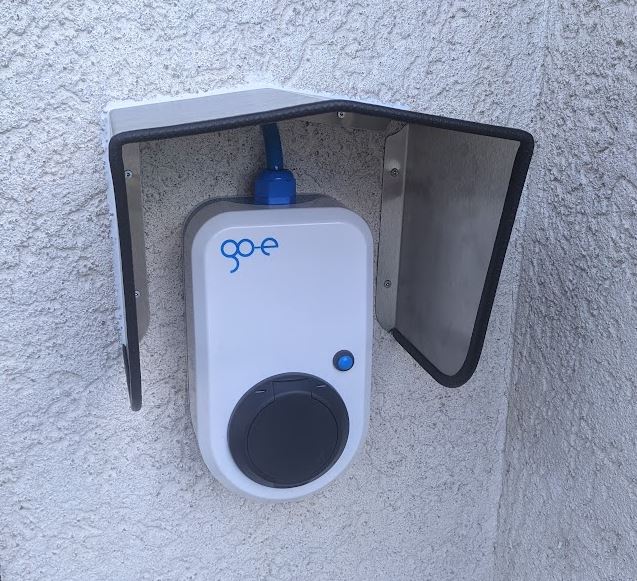

| 1x go-eCharger 11 kW HOMEfix V3 |  |
| 1x Wetterschutzbox für Wallbox aus Edelstahl |
Speicher (26,88kWh):

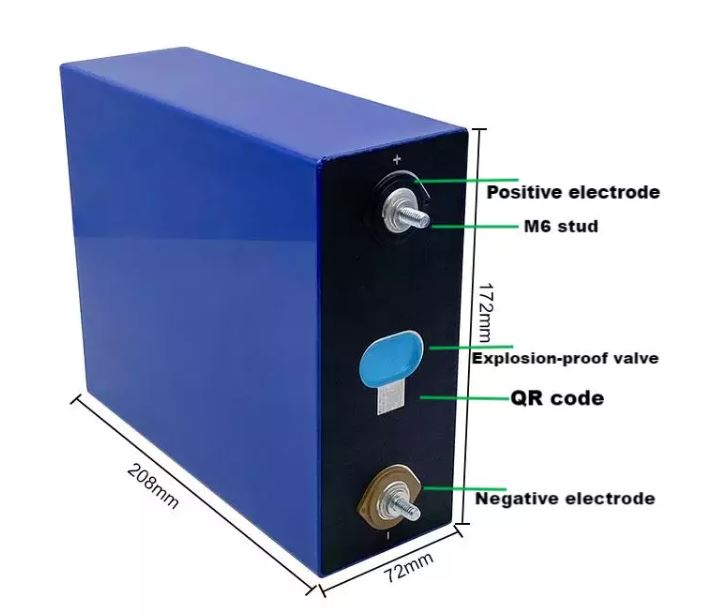

| 34x EVE 280K – LFP 3.2v 280Ah LiFePO4 battery cell (Schaltung 16S1P + zwei Zellen als Ersatz) |  |

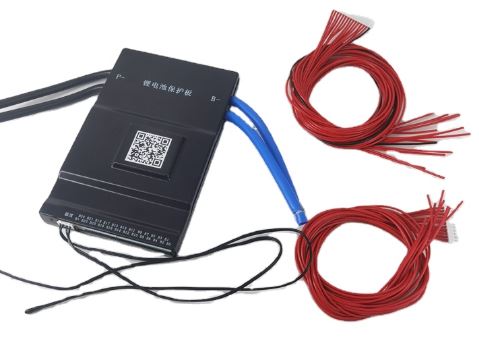

| 1x BMS JK-B2A20S20P |  |
| 1x FT232RL USB to TTL Serial Adapter |  |

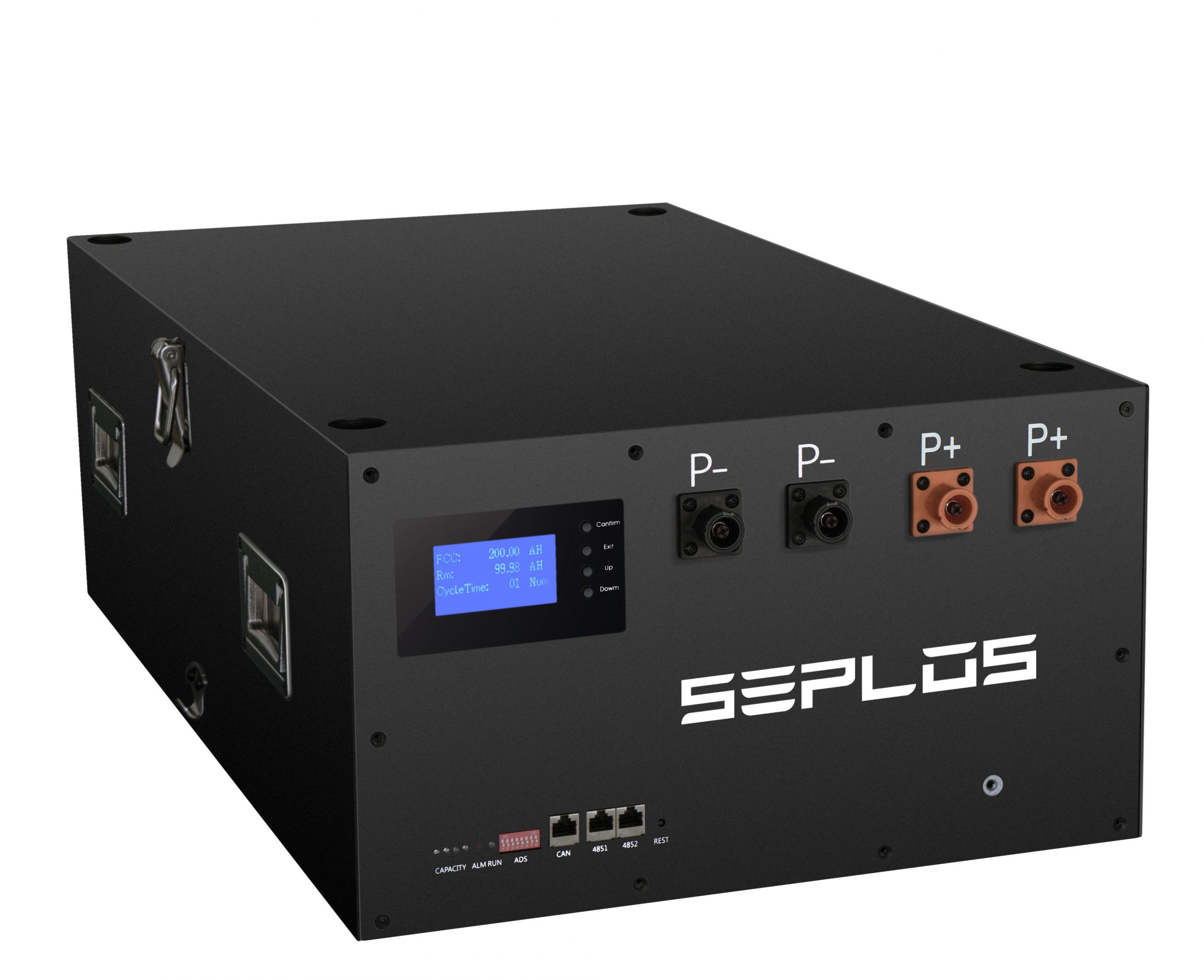

| 2x Seplos MASON plus battery box incl. Seplos 48V 16S 200A BMS und DC Verkabelung 200cm |  |
PV Module (14,58kWp):

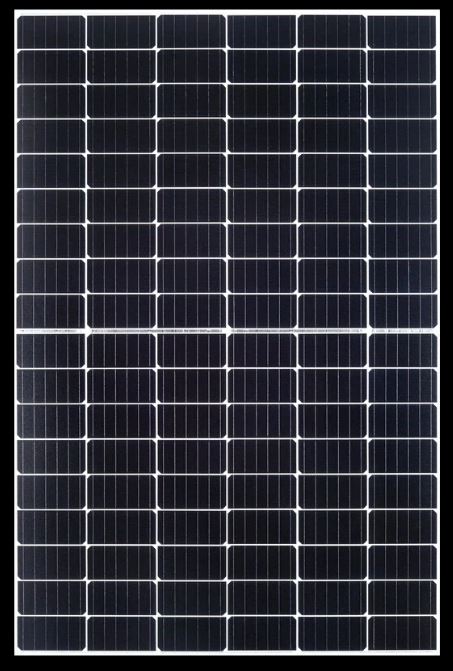

| 36x JA Solar PV Modul JAM54S30-405/MR Schwarzer Rahmen 1722mm x 1134mm x 30mm – 21,5kg Voc: 37,23Volt Vmp: 31,21Volt Isc: 13,87A Imp: 13,98A Meff: 20,7% TempCoeff Isc: +0,045%C TempCoeff Voc: -0,275%C TempCoeff Pmax: -0,350%C |  |
PV Unterkonstruktion:

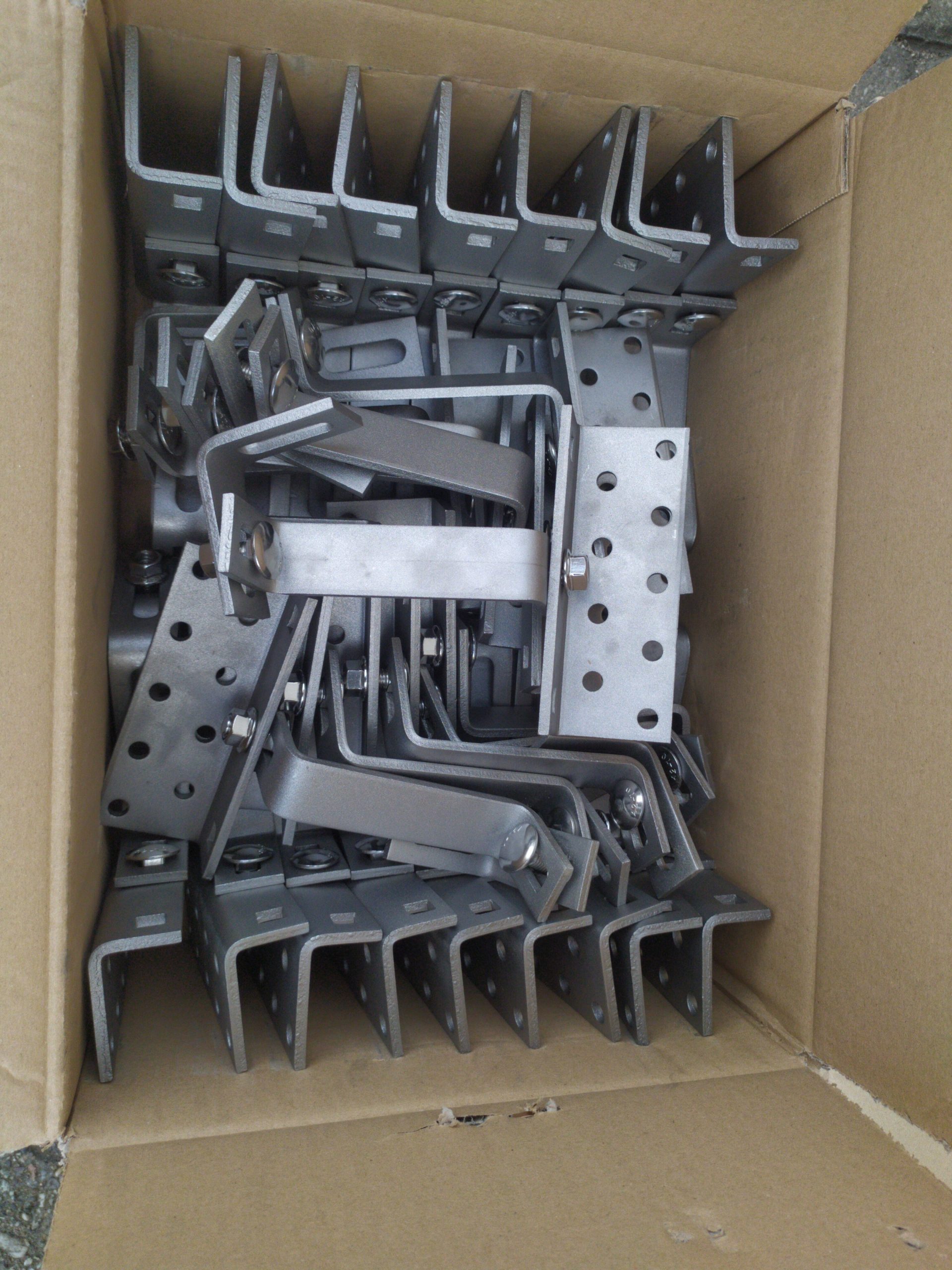

| Dachhaken: 136x Dachhaken Edelstahl 3fach verstellbar hoch 140*56mm Grundplatte 1.4016, Haken 30x5mm 1.4016, dreifach verstellbar, für Standardpfannen (z.B. Frankfurter Pfanne) und ~30mm Lattung, Bügelhöhe ca. 50-65mm |  |
| 320x Tellerkopfschrauben Edelstahl 8×100, Torx 40, mit Bohrspitze und bauaufsichtlicher Zulassung |
Schienensystem:
8x 2,2m Montageprofil ALU 40*40mm
14x 4,4m Montageprofil ALU 40*40mm
4x 5,5m Montageprofil ALU 40*40mm
2x Trapezschiene Hochsicke â 6,1 Meter ALU
Schrauben/Befestigung Schienen:
110x Hammerkopfschraube Edelstahl A2, 10×25
50x Schraube M10x30 Edelstahl A2
160x DIN 6923 M10 Flanschmuttern m. Sperrverz
10x Einschubverbinder für Montageschienen
62x Endkappe ALU PA grau für 40×40-Profile
Modulklemmen:
50x Mittelklemme für gerahmte Module, ALU schwarz eloxiert, Modulabstand 2cm, Klemmlänge 70mm
48x Endklemme für gerahmte Module ALU schwarz eloxiert, Klemmbreite 70 mm, Für Modulhöhe 30mm
Schrauben/Befestigung Modulklemmen:
110x Inbusschrauben mit Zylinderkopf, Edelstahl A2, DIN 912 M8x35
50x Inbusschrauben mit Zylinderkopf, Edelstahl A2, DIN 912 M8x16
160x Nutenstein ALU/A2 für M8, zum Einklipsen in den oberen Kanal der Montageschien
160x Sicherungsscheiben A2 8,4 Edelstahl
Erdungsklemmen:
12x Dehn V2A UNI-Erdungsklemme NIRO für Rd 8-10 mm und Leiter 4-50 mm² mit Hammerkopfschraube M8 und Mutter
Kabel:
450m 1 × 6,0 mm² Solar-Kabel H1Z2Z2-K Schwarz DCA
119m 1 x 16 mm² NYY-J Erdkabel
25m Wellrohr 750N (innen 19mm) schwarz UV-beständig
Stecker:
40x Stäubli männliche (-) Kabelkopplung MC4 (5-6 mm) PV-KST4/6I-UR
40x Stäubli weibliche (+) Kabelkopplung MC4 (5-6 mm) PV-KBT4/6I-UR +
Generatoranschlusskasten:

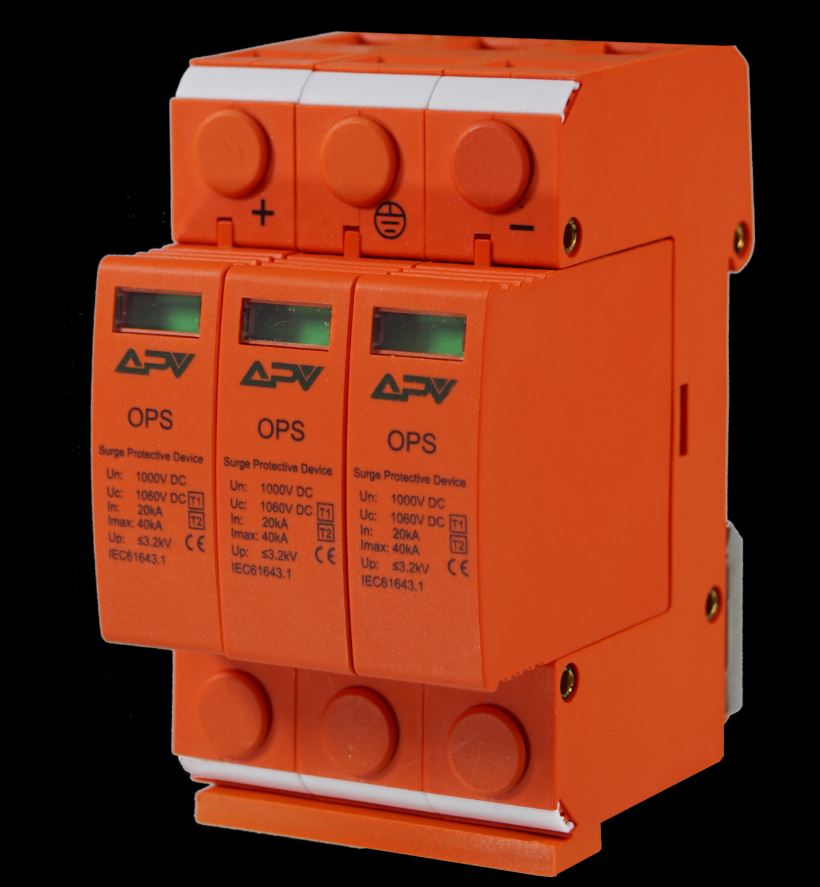

| 6x APV PV OPS T1+T2 3-polig 1000V Überspannungsschutz |  |

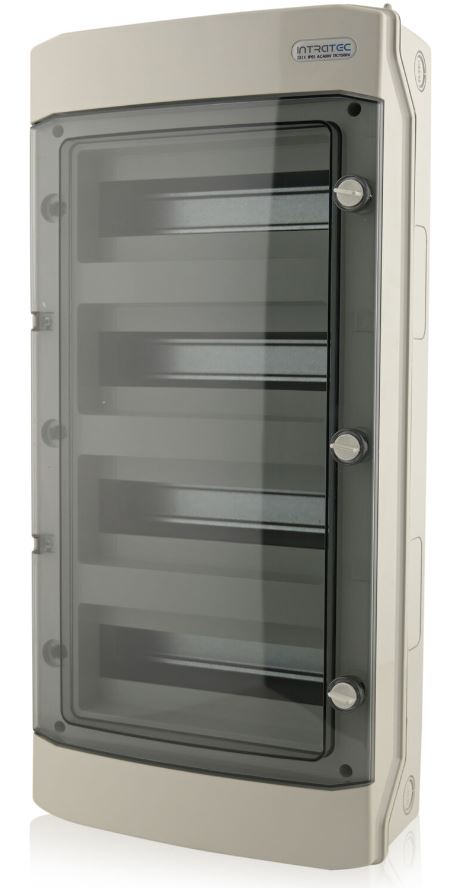

| 1x Sicherungskasten Feuchtraum-Verteiler 4-reihig Grau 48 TE |  |

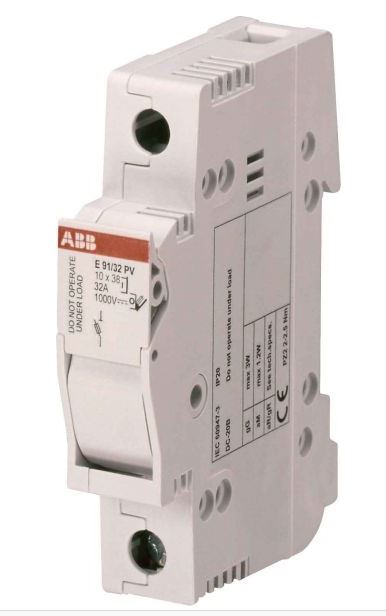

| 12x ABB Sicherungstrennschalter E91/32PV |  |
| 4x PHOENIX CONTACT PT 10-PE Schutzleiter-Reihenklemme |
AC+DC-seitige Verteilung:
| 1x Sicherungskasten Feuchtraum-Verteiler 4-reihig Grau 48 TE | |
| 1x Victron Stromzähler EM24 RS485 |  |

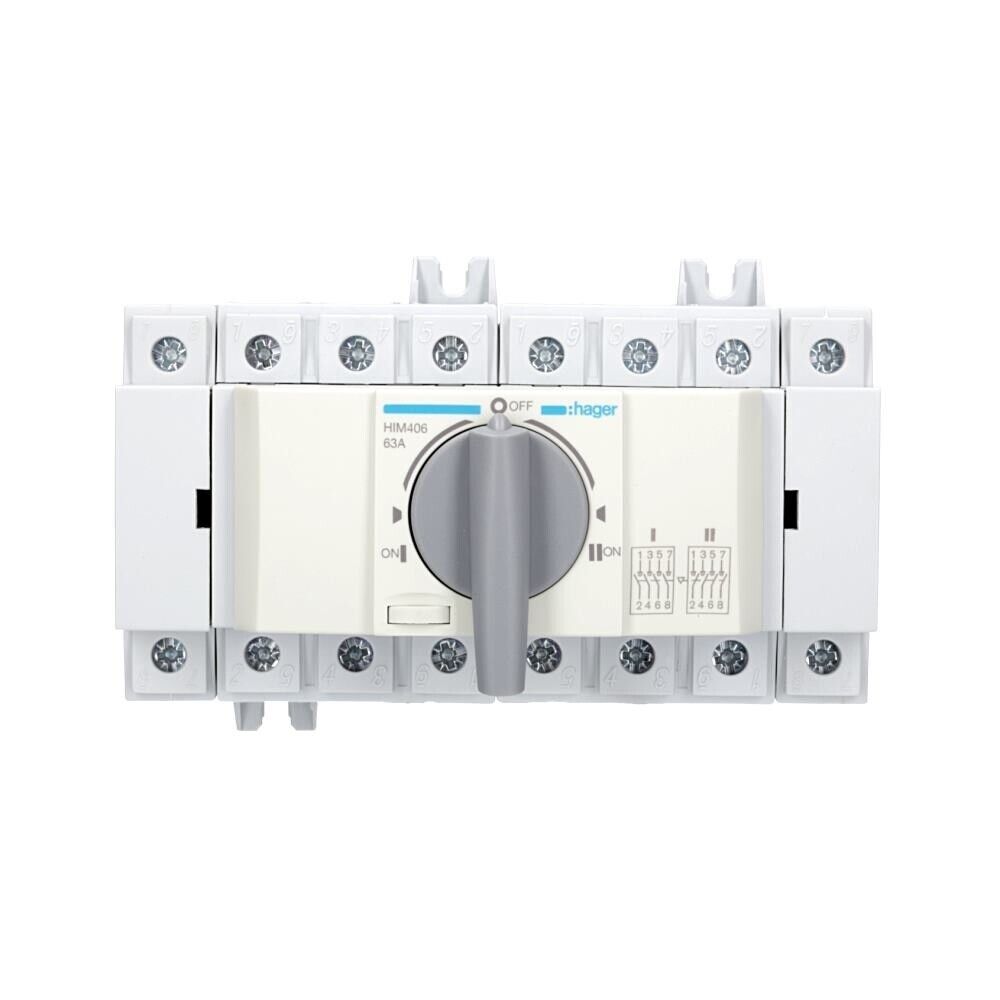

| 1x Hager HIM406 Netzumschalter |  |
| 1x Hager Hutschiene UT22B | |
| 3x Wago 282-122 2-Leiter-Sicherungsklemme für G-Sicherungseinsatzerungseinsatz | |
| 2x NH00 Lasttrennschalter + 6x NH00 160A Sicherungen | |
| 20m H07V-K 16mm² – PVC-Aderleitung, feindrähtig, schwarz 20m H07V-K 16mm² – PVC-Aderleitung, feindrähtig, grün-gelb 20m H07V-K 16mm² – PVC-Aderleitung, feindrähtig, blau 6m H07RN-F 1x16mm² – Gummischlauchleitung, schwarz 6m H07RN-F 1x25mm² – Gummischlauchleitung, schwarz 10m H07RN-F 1x35mm² – Gummischlauchleitung, schwarz 14m H07RN-F 1x70mm² – Gummischlauchleitung, schwarz |
MPPT Solar Laderegler:

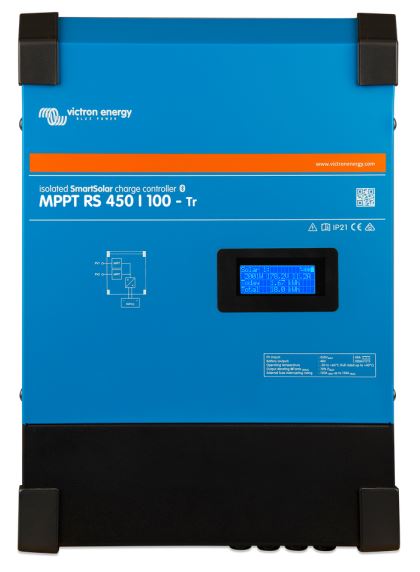

| 2x Victron Energy Smart Solar MPPT RS 450/100 TR |  |
| 1x Victron Energy Smart Solar MPPT 250/60 TR |  |

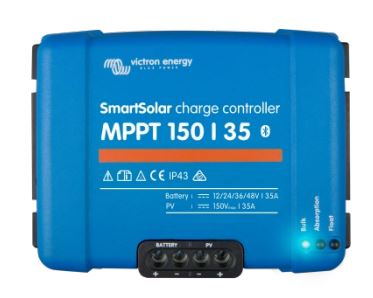

| 1x Victron Energy Smart Solar MPPT 150/35 |  |
Wechselrichter:

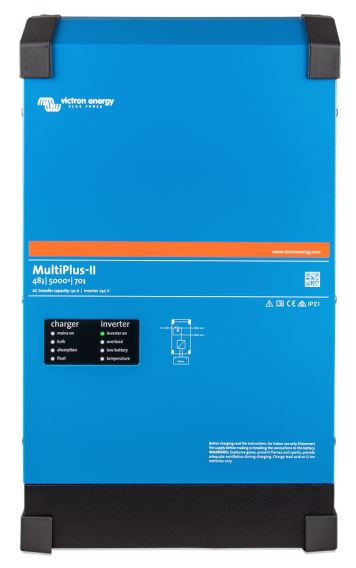

| 3x Victron Energy MultiPlus-II 48/5000/70-50 |  |
48Volt Sammelschiene:
| 2x Victron Energy Lynx IN |  |
spezielle Kabel:

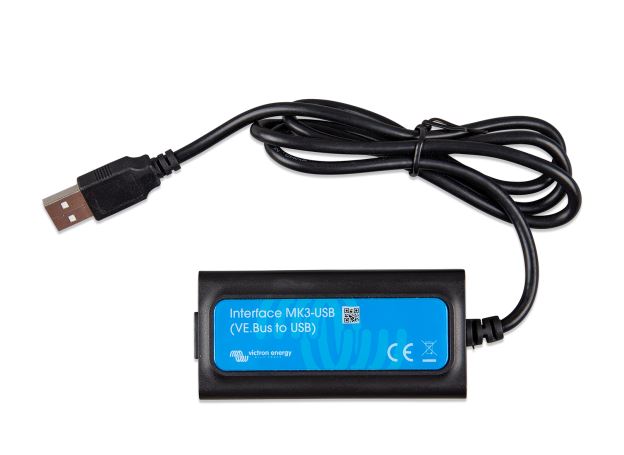

| 1x Victron Energy Interface MK3-USB |  |

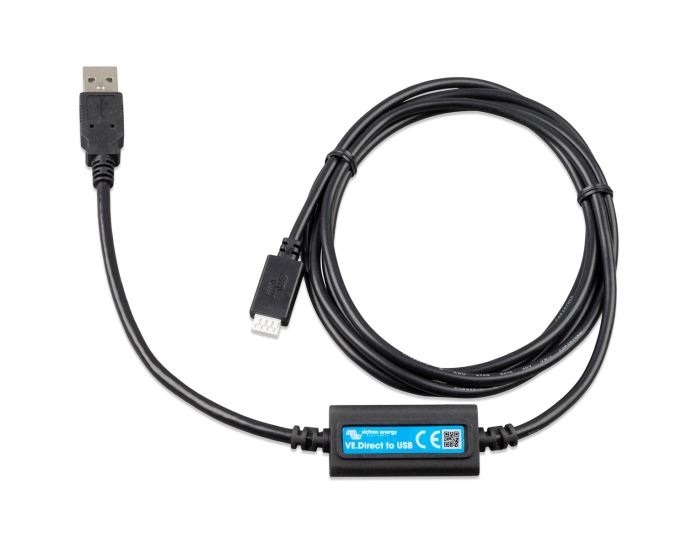

| 2x Victron Energy VE.Direct zu USB |  |
| 1x Victron RS485 zu USB (EM24) |
Smartmeter:
zentrale Steuereinheit:
Rasperry Pi 2 mit Venus OS (im Bastel Repertoire vorhanden)
Waveshare 2-Channel Isolated CAN Expansion HAT for Raspberry Pi
Tools:

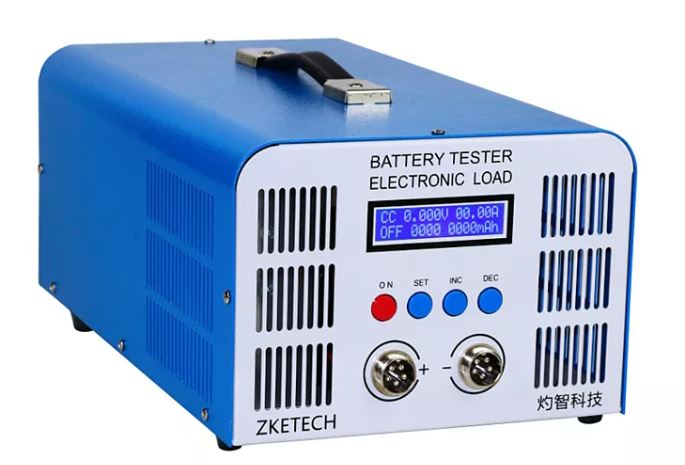

| 1x ZKE tech EBC-A40L |  |
| 1x Quetschzange Crimpzange Presszange hydraul. 16-300 mm² hydraulische Zange 55050 | |
| 1x Crimpzange MC4 Buche Solarstecker Kabelverbindung Kupplung Stecker 2,5-6mm² APV | |
| 1x MC4 Montage Werkzeug |  |
| 1x Auffangset MAS 9M Absturzsicherung |  |

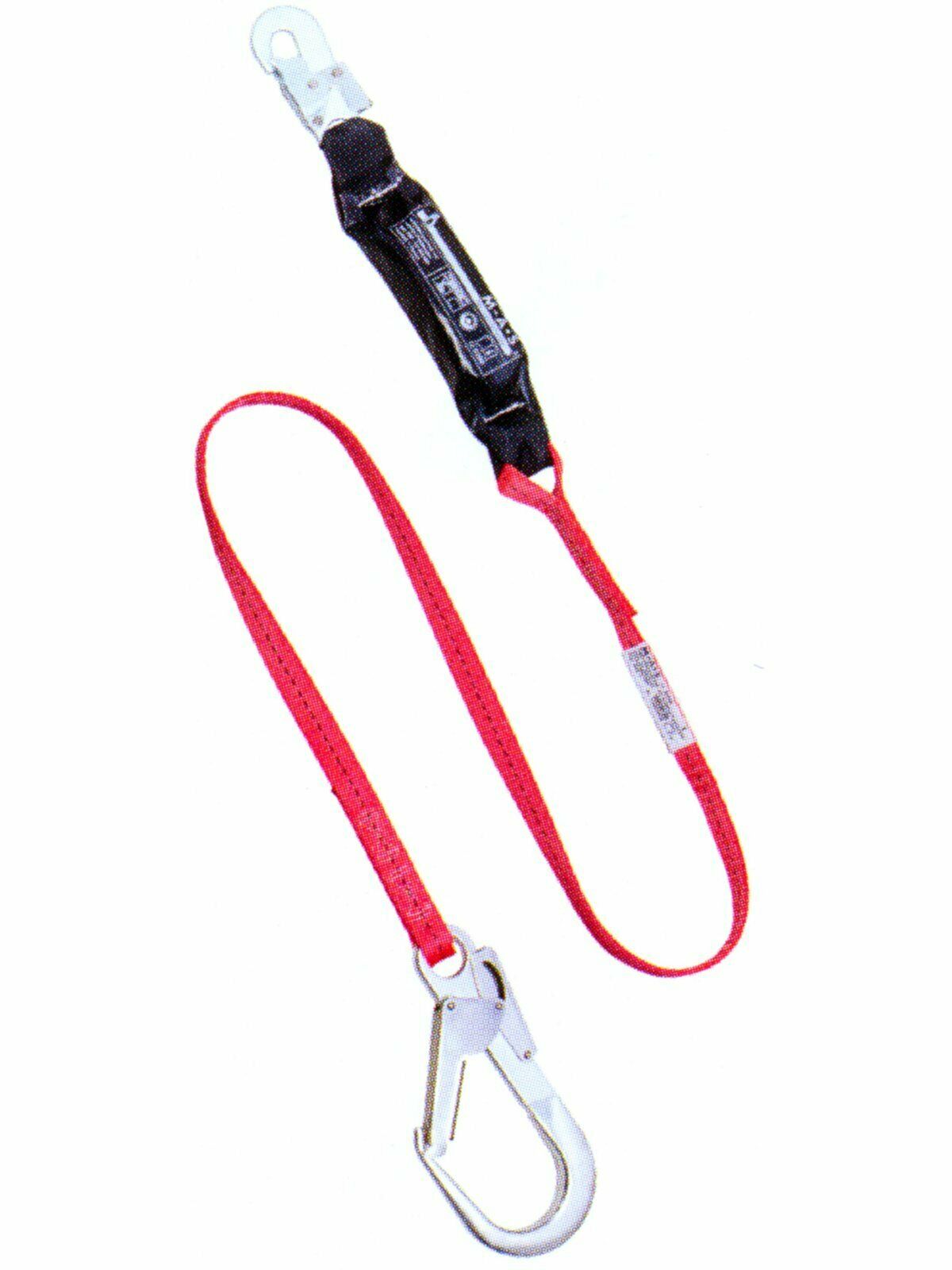

| 1x Verbindungsmittel MAS BFD3 Bandfalldämpfer Band Rohrhaken Absturzsicherung |  |
